三相多功能電表怎么看電量？本章主要以威勝dtsd341-mc3/dssd331-mc3三相多功能電能表為例。

液晶顯示符合說明：

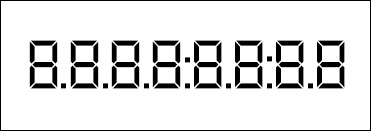

1、電量：數據顯示行，顯示各種記錄數據。顯示電能數據時，小數位數為2，將顯示6位整數、2位小數；小數位數為3，將顯示5位整數、3位小數，每屏顯示1個時段的電能。

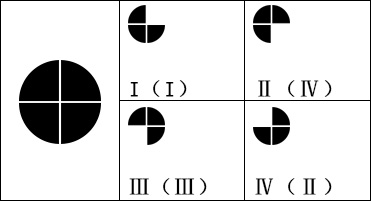

2、四象限：采用缺口方式指示電表工作在第幾象限。左圖分別為電表當前在Ⅰ、Ⅱ、Ⅲ、Ⅳ象限的顯示圖例（以順時鐘方向?yàn)槔�）。括�?hào)內表示逆時針時的四個象限。模式字4的b7決定象限(I、Ⅱ、Ⅲ、Ⅳ)旋轉方向（b7=1：逆時針, b7=0：順時針）。

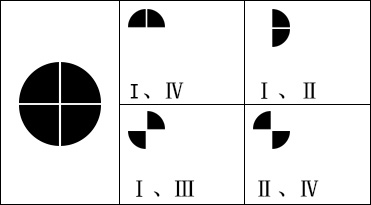

3、無功組合方式：以順時針為例：無功組合方式指示，顯示組合無功電能時，相應象限組合閃爍。左圖分別為Ⅰ、Ⅳ，Ⅰ、Ⅱ，Ⅰ、Ⅲ,Ⅳ、Ⅱ象限組合無功的顯示圖例。

4、歷史月電能：本月、上1月、上2月用字符 “本月”、“上月”、“上上月”顯示。

5、當前費率提示：4費率顯示提示符，當前費率提示為“尖、峰、平、谷”漢字。

6、主副時段提示：①表示使用主時段表，②表示使用副時段表。

7、計量單位：有功：kWh，無功:kvarh。

8、通信狀態提示：紅外通信；RS485通信。

9、逆相序：逆相序提示符，當發生逆相序時閃爍顯示。

10、電池容量報警：為低功耗電池低容量報警或者時鐘電池低容量報警。

11、各相電壓提示：電壓正常時常顯在液晶上；過壓時閃爍；失壓、斷相時消失或者閃爍（模式字3）。具體是發生了斷相還是失壓情況，要查看電表自檢及電網故障信息（C套顯示方案的70080項，也可以設置成A、B套顯示方案里的相應用戶代碼項）。

12、各相電流提示：電流正常時常顯在液晶上；電流反向時閃爍，并顯示“－”提示反向（只有在本相電流大于1‰In且電壓大于10V時才會顯示）；失流時“”對應相別消失（全失流時全部消失）。

13、編程許可：此圖出現時表示已進入編程許可狀態，240分鐘以后或再按一下編程鍵，編程符合就會消失。

14、報警：報警提示符，有事件時閃爍。

15、預留：實驗室狀態提示符，預留，暫未啟用。

16、密碼鎖定：對電表編程時，若密碼連續出錯次數大于等于5次后，LCD顯示該提示符。當液晶出現符合閃爍時表示需量復位成功，在1個需量周期內不允許第2次復位最大需量。此限制掉電后失效。

17、數據代碼：在液晶的左下方，通常顯示5位。各種組合代表不同的含義。

想了解更多關于威勝dtsd341-mc3/dssd331-mc3三相多功能電能表可點擊下載相關電表說明書。
